Firmware (for HiCu)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721
722
723
724
725
726
727
728
729
730
731
732
733
734
735
736
737
738
739
740
741
742
743
744
745
746
747
748
749
750
751
752
753
754
755
756
757
758
759
760
761
762
763
764
765
766
767
768
769
770
771
772
773
774
775
776
777
778
779
780
781
782
783
784
785
786
787
788
789
790
791
792
793
794
795
796
797
798
799
800
801
802
803
804
805
806
807
808
809
810
811
812
813
814
815
816
817
818
819
820
821
822
823
824
825
826
827
828
829
830
831
832
833
834
835
836
837
838
839
840
841
842
843
844
#include <stdlib.h>
#include <avr/io.h>
#include <avr/interrupt.h>
#include <avr/pgmspace.h>
#include <avr/wdt.h>
#include <util/delay.h>

#include "usbdrv.h"
#include "description.h"
#include "touch.h"
#include "atmega-adc.h"

#define F_CPU 16000000UL
#define COUNTER_BITS 11
#define ASIZE (1<<COUNTER_BITS)
#define MASK (ASIZE-1)

static uchar sendEmptyFrame;
volatile uchar sendCC = 0; // will switch to 1 on timer
static uchar standalone;

unsigned int x[ASIZE];
unsigned int p;
volatile uchar currentNoteBuffer[12] = { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }; // 12 keys
volatile uchar lastNoteBuffer[12] = { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }; // 12 keys

/*
Guitar tuning
1 (E)   329.63 Hz   E4
2 (B)   246.94 Hz   B3
3 (G)   196.00 Hz   G3
4 (D)   146.83 Hz   D3
5 (A)   110.00 Hz   A2
6 (E)   82.41 Hz    E2

Phibow 432hz tuning (C3)
http://shakahara.com/pianopitch2.php
midi > freq > timer > string gauge > note

Actual tuning
64.2172
68.0357
72.0814
76.3675
80.9086
85.7197
90.8168
96.2171
101.938
108.000
114.422
121.226

Tested but too tight
48 == 128.434 == 87 - 5 - C >>>>> 4 - 0.71mm nw028
49 == 136.071 == 82 - 5 - C#  >>>>> 4 .
50 == 144.163 == 77 - 4 - D >>>>> 4
51 == 152.735 == 73 - 4 - D# >>>>> 3 - 0.56mm nw022
52 == 161.817 == 69 - 4 - E  >>>>> 3 .
53 == 171.439 == 65 - 4 - F >>>>>  3
54 == 181.634 == 62 - 3 - F# >>>>>  3
56 == 192.434 == 58 - 3 - G >>>>> 3 --broke switch to 2
55 == 203.877 == 55 - 3 - G# >>>>> 2 - 0.36mm pl014
57 == 216.000 == 52 - 2 - A >>>>>  2 .
58 == 228.844 == 49 - 2 - A# >>>>> 2
59 == 242.452 == 46 - 2 - B >>>>> 2
*/


//121.226hz to 64.2172hz
unsigned int f[12] = { 91, 97, 103, 110, 115, 122, 129, 137, 145, 153, 163, 172 }; //(12 high - 1 low)


////////////////////////////////////////////////////////////////////////
// IO
////////////////////////////////////////////////////////////////////////
/*
-------- PWM ---------
1 - PB0
2 - PB1
3 - PB2
4 - PB3
5 - PB4
6 - PB5
7 - PB6
8 - PB7
9 - PE0
10 - PE1
11 - PE2
12 - PE3

--------LEDS---------
1 - PJ7
2 - PJ6
3 - PJ5
4 - PJ4
5 - PJ3
6 - PJ2
7 - PJ1
8 - PJ0
9 - PC7
10 - PC6
11 - PC5
12 - PC4

--------MOSFET---------
1 - PH0
2 - PH1
3 - PH2
4 - PH3
5 - PH4
6 - PH5
7 - PH6
8 - PH7
9 - PE4
10 - PE5
11 - PE6
12 - PE7

--------PIANO (SCREW) ADC / TOUCH---------
1 - PF0
2 - PF1
3 - PF2
4 - PF3
5 - PF4
6 - PF5
7 - PF6
8 - PF7
9 - PK0
10 - PK1
11 - PK2
12 - PK3

------------------------SLIDER VHS-------------------------
PK4 - VHS

---------------------------SWITCH--------------------------
PL0 - standalone
*/


////////////////////////////////////////////////////////////////////////
// INIT
////////////////////////////////////////////////////////////////////////
static void USBConf(void)
{
    uchar i, j;

    /* activate pull-ups except on USB lines */
    USB_CFG_IOPORT =
        (uchar) ~ ((1 << USB_CFG_DMINUS_BIT) |
               (1 << USB_CFG_DPLUS_BIT));
    /* all pins input except USB (-> USB reset) */
    #ifdef USB_CFG_PULLUP_IOPORT    /* use usbDeviceConnect()/usbDeviceDisconnect() if available */
        USBDDR = 0;     /* we do RESET by deactivating pullup */
        usbDeviceDisconnect();
    #else
        USBDDR = (1 << USB_CFG_DMINUS_BIT) | (1 << USB_CFG_DPLUS_BIT);
    #endif

        j = 0;
        while (--j) {       /* USB Reset by device only required on Watchdog Reset */
            i = 0;
            while (--i);    /* delay >10ms for USB reset */
        }
    #ifdef USB_CFG_PULLUP_IOPORT
        usbDeviceConnect();
    #else
        USBDDR = 0;     /*  remove USB reset condition */
    #endif

    DDRD = 0b11010000; // set debug led
}



////////////////////////////////////////////////////////////////////////
// IO CONFIGURATION
////////////////////////////////////////////////////////////////////////
void IOConf()
{
    // PWM / MOSFET - output
    DDRB = 0xFF;
    DDRH = 0xFF;
    DDRE = 0xFF;

    // LED - output
    DDRJ = 0xFF;
    DDRC = 0xFF;

    // SWITCH - input
    DDRL = 0x00;
    PORTL = 0xFF; // pull-up enable

    // ANALOG - input
    DDRF = 0x00;
    DDRK = 0x00;
}



////////////////////////////////////////////////////////////////////////
// VHS - CC throttle
////////////////////////////////////////////////////////////////////////
void timerCC_init() {
    TCCR0A |= (1<<WGM01);
    TCCR0B |= (1<<CS02) | (1<<CS00);
    OCR0A = 255;
    TIMSK0 |= (1 << OCIE0A); // enable compare interrupt
}

ISR (TIMER0_COMPA_vect) {
    sendCC = 1;
}



////////////////////////////////////////////////////////////////////////
// PWM SOFTWARE
// see this thread: http://www.electro-tech-online.com/threads/12-simultaneous-unique-frequencies-pwm.140532
////////////////////////////////////////////////////////////////////////
void timerPWM_init() {
    TCCR2A |= (1<<WGM21);
    TCCR2B |= (1<<CS21);
    OCR2A = 180; // 11098hz (cannot run lower because of V-USB)
    TIMSK2 |= (1 << OCIE2A); // enable compare interrupt
}

void pwm_init() {
  unsigned int i;
  unsigned int mask;
  for (i = 0; i < ASIZE; i++) {
    x[i] = 0;
  }
  mask = 1;
  for (i = 0; i < 12; i++) {
    x[f[i]] |= mask;
    mask <<= 1;
  }
  p = 0;
}

ISR (TIMER2_COMPA_vect) {
  unsigned int i;
  unsigned int z;
  unsigned int mask;

  p++;
  z = x[p&MASK];

  if (z) {
    x[p&MASK] = 0;
    mask = 1;

    // this is slower
    for (i = 0; i <12; i++) {
      if (z&mask) {
        if(i > 7) {
        PORTE ^= (1 << (i - 8));
        } else {
            PORTB ^= (1 << i);
        }
        x[(p+f[i])&MASK] |= mask;
      }
      mask <<= 1;
    }
    /*
    // this should be quicker
    PORTE ^= z >> 8;
    PORTB ^= z; // assumes 8-bit CPU
    for (i = 0; i <12; i++) {
       if (z&mask) {
         x[(p+f[i])&MASK] |= mask;
       }
       mask <<= 1;
    }
    */


  }
}


/////////////////////////////////////////////////////////////////////////////////////////////////
// CAPACITIVE TOUCH on ADC
// this is causing noise in the pick-up / ground even if the string are isolated
/////////////////////////////////////////////////////////////////////////////////////////////////
// min 780 or higher if unstable
// play with touch.c _delay_us(100)
// play with threshold in main()
static touch_channel_t btn11 = { .mux = 11, .port = &PORTK, .portmask = (1<<PK3), .min = 780, .max = 1024 };
static touch_channel_t btn10 = { .mux = 10, .port = &PORTK, .portmask = (1<<PK2), .min = 780, .max = 1024 };
static touch_channel_t btn9 = { .mux = 9, .port = &PORTK, .portmask = (1<<PK1), .min = 780, .max = 1024 };
static touch_channel_t btn8 = { .mux = 8, .port = &PORTK, .portmask = (1<<PK0), .min = 780, .max = 1024 };
static touch_channel_t btn7 = { .mux = 7, .port = &PORTF, .portmask = (1<<PF7), .min = 780, .max = 1024 };
static touch_channel_t btn6 = { .mux = 6, .port = &PORTF, .portmask = (1<<PF6), .min = 780, .max = 1024 };
static touch_channel_t btn5 = { .mux = 5, .port = &PORTF, .portmask = (1<<PF5), .min = 780, .max = 1024 };
static touch_channel_t btn4 = { .mux = 4, .port = &PORTF, .portmask = (1<<PF4), .min = 780, .max = 1024 };
static touch_channel_t btn3 = { .mux = 3, .port = &PORTF, .portmask = (1<<PF3), .min = 780, .max = 1024 };
static touch_channel_t btn2 = { .mux = 2, .port = &PORTF, .portmask = (1<<PF2), .min = 780, .max = 1024 };
static touch_channel_t btn1 = { .mux = 1, .port = &PORTF, .portmask = (1<<PF1), .min = 780, .max = 1024 };
static touch_channel_t btn0 = { .mux = 0, .port = &PORTF, .portmask = (1<<PF0), .min = 780, .max = 1024 };



/////////////////////////////////////////////////////////////////////////////////////////////////
// PARSE INCOMING MIDI
/////////////////////////////////////////////////////////////////////////////////////////////////
void parseMidiMessage(uchar *data, uchar len) {
    uchar cin = (*data) & 0x0f;
    uchar Rch = (*(data+1)) & 0x0f;
    uchar note = *(data+2);
    // velocity *(data + 3) // not use
    // PBBuf = (*(data + 3)) & 0x7f; /* use only MSB(7bit) */
    if (Rch != 0)
        return;
    switch(cin) {
        case 8: /* NOTE OFF */
                if(note == 48) {
                    PORTC &= ~(1 << PINC4);
                    PORTE &= ~(1 << PINE7);

                } else if(note == 49) {
                    PORTC &= ~(1 << PINC5);
                    PORTE &= ~(1 << PINE6);

                } else if(note == 50) {
                    PORTC &= ~(1 << PINC6);
                    PORTE &= ~(1 << PINE5);

                } else if(note == 51) {
                    PORTC &= ~(1 << PINC7);
                    PORTE &= ~(1 << PINE4);

                } else if(note == 52) {
                    PORTJ &= ~(1 << PINJ0);
                    PORTH &= ~(1 << PINH7);

                } else if(note == 53) {
                    PORTJ &= ~(1 << PINJ1);
                    PORTH &= ~(1 << PINH6);

                } else if(note == 54) {
                    PORTJ &= ~(1 << PINJ2);
                    PORTH &= ~(1 << PINH5);

                } else if(note == 55) {
                    PORTJ &= ~(1 << PINJ3);
                    PORTH &= ~(1 << PINH4);

                } else if(note == 56) {
                    PORTJ &= ~(1 << PINJ4);
                    PORTH &= ~(1 << PINH3);

                } else if(note == 57) {
                    PORTJ &= ~(1 << PINJ5);
                    PORTH &= ~(1 << PINH2);

                } else if(note == 58) {
                    PORTJ &= ~(1 << PINJ6);
                    PORTH &= ~(1 << PINH1);

                } else if(note == 59) {
                    PORTJ &= ~(1 << PINJ7);
                    PORTH &= ~(1 << PINH0);

                }
        break;
        case 9: /* NOTE ON */
            if( *(data + 3) == 0){ // hum should not happen?
                if(note == 48) {
                    PORTC &= ~(1 << PINC4);
                    PORTE &= ~(1 << PINE7);

                } else if(note == 49) {
                    PORTC &= ~(1 << PINC5);
                    PORTE &= ~(1 << PINE6);

                } else if(note == 50) {
                    PORTC &= ~(1 << PINC6);
                    PORTE &= ~(1 << PINE5);

                } else if(note == 51) {
                    PORTC &= ~(1 << PINC7);
                    PORTE &= ~(1 << PINE4);

                } else if(note == 52) {
                    PORTJ &= ~(1 << PINJ0);
                    PORTH &= ~(1 << PINH7);

                } else if(note == 53) {
                    PORTJ &= ~(1 << PINJ1);
                    PORTH &= ~(1 << PINH6);

                } else if(note == 54) {
                    PORTJ &= ~(1 << PINJ2);
                    PORTH &= ~(1 << PINH5);

                } else if(note == 55) {
                    PORTJ &= ~(1 << PINJ3);
                    PORTH &= ~(1 << PINH4);

                } else if(note == 56) {
                    PORTJ &= ~(1 << PINJ4);
                    PORTH &= ~(1 << PINH3);

                } else if(note == 57) {
                    PORTJ &= ~(1 << PINJ5);
                    PORTH &= ~(1 << PINH2);

                } else if(note == 58) {
                    PORTJ &= ~(1 << PINJ6);
                    PORTH &= ~(1 << PINH1);

                } else if(note == 59) {
                    PORTJ &= ~(1 << PINJ7);
                    PORTH &= ~(1 << PINH0);

                }
            } else {
                if(note == 48) {
                    PORTC |= (1 << PINC4);
                    PORTE |= (1 << PINE7);

                } else if(note == 49) {
                    PORTC |= (1 << PINC5);
                    PORTE |= (1 << PINE6);

                } else if(note == 50) {
                    PORTC |= (1 << PINC6);
                    PORTE |= (1 << PINE5);

                } else if(note == 51) {
                    PORTC |= (1 << PINC7);
                    PORTE |= (1 << PINE4);

                } else if(note == 52) {
                    PORTJ |= (1 << PINJ0);
                    PORTH |= (1 << PINH7);

                } else if(note == 53) {
                    PORTJ |= (1 << PINJ1);
                    PORTH |= (1 << PINH6);

                } else if(note == 54) {
                    PORTJ |= (1 << PINJ2);
                    PORTH |= (1 << PINH5);

                } else if(note == 55) {
                    PORTJ |= (1 << PINJ3);
                    PORTH |= (1 << PINH4);

                } else if(note == 56) {
                    PORTJ |= (1 << PINJ4);
                    PORTH |= (1 << PINH3);

                } else if(note == 57) {
                    PORTJ |= (1 << PINJ5);
                    PORTH |= (1 << PINH2);

                } else if(note == 58) {
                    PORTJ |= (1 << PINJ6);
                    PORTH |= (1 << PINH1);

                } else if(note == 59) {
                    PORTJ |= (1 << PINJ7);
                    PORTH |= (1 << PINH0);

                }
            }
        break;
    }
    if (len > 4) {
        parseMidiMessage(data+4, len-4);
    }
}


/////////////////////////////////////////////////////////////////////////////////////////////////
// USB<->MIDI
/////////////////////////////////////////////////////////////////////////////////////////////////
uchar usbFunctionDescriptor(usbRequest_t * rq)
{
    if (rq->wValue.bytes[1] == USBDESCR_DEVICE) {
        usbMsgPtr = (uchar *) deviceDescrMIDI;
        return sizeof(deviceDescrMIDI);
    } else {
        usbMsgPtr = (uchar *) configDescrMIDI;
        return sizeof(configDescrMIDI);
    }
}

uchar usbFunctionSetup(uchar data[8])
{
    usbRequest_t *rq = (void *) data;
    if ((rq->bmRequestType & USBRQ_TYPE_MASK) == USBRQ_TYPE_CLASS) {
        if ((rq->bmRequestType & USBRQ_DIR_MASK) ==
            USBRQ_DIR_HOST_TO_DEVICE)
            sendEmptyFrame = 1;
    }
    return 0xff;
}

void usbFunctionWriteOut(uchar * data, uchar len) // from computer
{
    parseMidiMessage(data, len);
}

uchar usbFunctionWrite(uchar * data, uchar len)
{
    return 1;
}

uchar usbFunctionRead(uchar * data, uchar len)
{
    return 7;
}


////////////////////////////////////////////////////////////////////////
// BOOTLOADER
////////////////////////////////////////////////////////////////////////
// ------------------------------------------------------------------------------
// - Write to EEPROM
// ------------------------------------------------------------------------------
void eepromWrite(unsigned int uiAddress, unsigned char ucData) {
  while(EECR & (1<<EEPE));
  EEAR = uiAddress;
  EEDR = ucData;
  cli();
  EECR |= (1<<EEMPE);
  EECR |= (1<<EEPE);
  sei();
}

/* ------------------------------------------------------------------------- */
/* ------------------------------- BOOTLOADER ------------------------------ */
/* ------------------------------------------------------------------------- */
void (*jump_to_bootloader)(void) = 0x7000; __attribute__ ((unused))

void startBootloader(void) {
    eepromWrite(0 , 1);        // stay in bootloader
    TCCR2A = 0;
    TCCR2B = 0;
    TCCR0A = 0;
    TCCR0B = 0;
    TIMSK0 &= ~(1<<TOIE0);            // disable timer overflow
    TIMSK1 &= ~(1<<TOIE1);            // disable timer overflow
    TIMSK2 &= ~(1<<TOIE2);            // disable timer overflow
    TIMSK3 &= ~(1<<TOIE3);            // disable timer overflow
    TIMSK4 &= ~(1<<TOIE4);            // disable timer overflow
    TIMSK5 &= ~(1<<TOIE5);            // disable timer overflow
    cli();              // turn off interrupts
    ADCSRA &= ~(1<<ADIE);  // disable ADC interrupts
    ADCSRA &= ~(1<<ADEN);  // disable ADC (turn off ADC power)
    PORTJ = 0;                      // pull all pins low
    PORTB = 0;
    PORTC = 0;
    PORTD = 0;
    PORTE = 0;
    PORTF = 0;
    PORTG = 0;
    PORTH = 0;
    PORTL = 0;
    wdt_disable();          // disable watchdog timer
    usbDeviceDisconnect();       // disconnect from USB bus
    jump_to_bootloader();
}

////////////////////////////////////////////////////////////////////////
// UTILS
////////////////////////////////////////////////////////////////////////
void AllOff() {
    PORTC &= ~(1 << 7);
    PORTC &= ~(1 << 6);
    PORTC &= ~(1 << 5);
    PORTC &= ~(1 << 4);
    PORTE &= ~(1 << 7);
    PORTE &= ~(1 << 6);
    PORTE &= ~(1 << 5);
    PORTE &= ~(1 << 4);
    PORTJ = 0x00;
    PORTH = 0x00;
}

////////////////////////////////////////////////////////////////////////
// MAIN
////////////////////////////////////////////////////////////////////////
int main(void)
{
    IOConf();
    USBConf();
    usbInit();
    timerCC_init();
    timerPWM_init();
    pwm_init();
    touch_init();
    sei();

    uchar midiMsg[8]; // 8bit midi
    uint16_t i = 0; // check capacitive touch every i
    uchar j = 0; // 12 strings
    uint16_t sample[12]; // touch adc
    uchar randomSeed = 0; // seed the random using adc

    sendEmptyFrame = 0;

    for (;;) {      /* main event loop */

        i++; // capacitive delay counter

        if(!standalone) {
            usbPoll(); // every 50ms min
        }

        // go to BOOTLOADER
        if(!(PIND & (1<<PIND5))) {
            startBootloader();
        }

        // standalone SWITCH
        standalone = !(PINL & (1<<PINL0)) ? 1 : 0;

        // capacitive TOUCH ADC READ
        if(i == 100) {
            if(touch_measure(&btn0) > 340) {
                currentNoteBuffer[0] = 1;
            } else {
                currentNoteBuffer[0] = 0;
            }
        } else if(i == 200) {
            if(touch_measure(&btn1) > 340) {
                currentNoteBuffer[1] = 1;
            } else {
                currentNoteBuffer[1] = 0;
            }
        } else if(i == 300) {
            if(touch_measure(&btn2) > 340) {
                currentNoteBuffer[2] = 1;
            } else {
                currentNoteBuffer[2] = 0;
            }
        } else if(i == 400) {
            if(touch_measure(&btn3) > 340) {
                currentNoteBuffer[3] = 1;
            } else {
                currentNoteBuffer[3] = 0;
            }
        } else if(i == 500) {
            if(touch_measure(&btn4) > 340) {
                currentNoteBuffer[4] = 1;
            } else {
                currentNoteBuffer[4] = 0;
            }
        } else if(i == 600) {
            if(touch_measure(&btn5) > 340) {
                currentNoteBuffer[5] = 1;
            } else {
                currentNoteBuffer[5] = 0;
            }
        } else if(i == 700) {
            if(touch_measure(&btn6) > 340) {
                currentNoteBuffer[6] = 1;
            } else {
                currentNoteBuffer[6] = 0;
            }
        } else if(i == 800) {
            if(touch_measure(&btn7) > 340) {
                currentNoteBuffer[7] = 1;
            } else {
                currentNoteBuffer[7] = 0;
            }
        } else if(i == 900) {
            if(touch_measure(&btn8) > 340) {
                currentNoteBuffer[8] = 1;
            } else {
                currentNoteBuffer[8] = 0;
            }
        } else if(i == 1000) {
            if(touch_measure(&btn9) > 340) {
                currentNoteBuffer[9] = 1;
            } else {
                currentNoteBuffer[9] = 0;
            }
        } else if(i == 1200) {
            if(touch_measure(&btn10) > 340) {
                currentNoteBuffer[10] = 1;
            } else {
                currentNoteBuffer[10] = 0;
            }
        } else if(i == 1300) {
            if(touch_measure(&btn11) > 340) {
                currentNoteBuffer[11] = 1;
            } else {
                currentNoteBuffer[11] = 0;
            }
        } else if(i > 1400) {
            PORTD ^= (1 << PIND6);
            i = 0;
        }


        // CAPACITIVE TOUCH -> PC via MIDI NOTE
        for(j = 0; j < 12; j++) {

            // blue led monitor bandwidth
            PORTD ^= (1 << PIND7);

            if(currentNoteBuffer[j] != lastNoteBuffer[j]) {
                lastNoteBuffer[j] = currentNoteBuffer[j];

                if(currentNoteBuffer[j] == 1) { // NOTE ON
                    if(j < 8) {
                        PORTJ |= (1 << j + 7 - ((j * 2))); // led
                        PORTH |= (1 << j); // mosfet
                    } else {
                        if(j == 8) {
                            PORTC |= (1 << 7);
                        } else if(j == 9) {
                            PORTC |= (1 << 6);
                        } else if(j == 10) {
                            PORTC |= (1 << 5);
                        } else if(j == 11) {
                            PORTC |= (1 << 4);
                        }
                        PORTE |= (1 << (j - 4));
                    }
                    midiMsg[0] = 0x09;
                    midiMsg[1] = 0x90;
                    midiMsg[3] = 0x7f;

                } else { // NOTE OFF
                    if(j < 8) {
                        PORTJ &= ~(1 << j + 7 - ((j * 2))); // led
                        PORTH &= ~(1 << j); // mosfet
                    } else {
                        if(j == 8) {
                            PORTC &= ~(1 << 7);
                        } else if(j == 9) {
                            PORTC &= ~(1 << 6);
                        } else if(j == 10) {
                            PORTC &= ~(1 << 5);
                        } else if(j == 11) {
                            PORTC &= ~(1 << 4);
                        }
                        PORTE &= ~(1 << (j - 4));
                    }
                    midiMsg[0] = 0x08;
                    midiMsg[1] = 0x80;
                    midiMsg[3] = 0x00;
                }
                midiMsg[2] = j + 59 - (j * 2);

                sendEmptyFrame = 0;
                if(!standalone) {
                    while (!usbInterruptIsReady()) {
                        usbPoll();
                    }
                    usbSetInterrupt(midiMsg, 4);
                }
            }
        }

        // VHS -> PC via MIDI CC
        if(sendCC) {
            sendCC = 0;
            midiMsg[0] = 0x0b;
            midiMsg[1] = 0xb0;
            midiMsg[2] = 70;
            midiMsg[3] = adc_read(ADC_PRESCALER_128, ADC_VREF_AVCC, 12) >> 3; // vhs slider

            sendEmptyFrame = 0;
            if(!standalone) {
                while (!usbInterruptIsReady()) {
                    usbPoll();
                }
                usbSetInterrupt(midiMsg, 4);
            }


            if(midiMsg[3] > 0 && midiMsg[3] < 10) {
                AllOff();
                PORTC |= (1 << PINC4);
                PORTE |= (1 << PINE7);
                PORTC |= (1 << PINC6);
                PORTE |= (1 << PINE5);
                PORTJ |= (1 << PINJ0);
                PORTH |= (1 << PINH7);

            } else if(midiMsg[3] > 10 && midiMsg[3] < 20) {
                AllOff();
                PORTC |= (1 << PINC5);
                PORTE |= (1 << PINE6);
                PORTC |= (1 << PINC7);
                PORTE |= (1 << PINE4);

            } else if(midiMsg[3] > 20 && midiMsg[3] < 30) {
                AllOff();
                PORTJ |= (1 << PINJ0);
                PORTH |= (1 << PINH7);

            } else if(midiMsg[3] > 30 && midiMsg[3] < 40) {
                AllOff();
                PORTJ |= (1 << PINJ1);
                PORTH |= (1 << PINH6);

            } else if(midiMsg[3] > 40 && midiMsg[3] < 50) {
                AllOff();
                PORTJ |= (1 << PINJ2);
                PORTH |= (1 << PINH5);

            } else if(midiMsg[3] > 50 && midiMsg[3] < 60) {
                AllOff();
                PORTJ |= (1 << PINJ3);
                PORTH |= (1 << PINH4);

            } else if(midiMsg[3] > 60 && midiMsg[3] < 70) {
                AllOff();
                PORTJ |= (1 << PINJ4);
                PORTH |= (1 << PINH3);

            } else if(midiMsg[3] > 70 && midiMsg[3] < 80) {
                AllOff();
                PORTJ |= (1 << PINJ5);
                PORTH |= (1 << PINH2);

            } else if(midiMsg[3] > 80 && midiMsg[3] < 90) {
                AllOff();
                PORTJ |= (1 << PINJ6);
                PORTH |= (1 << PINH1);

            } else if(midiMsg[3] > 90 && midiMsg[3] < 100) {
                AllOff();
                PORTJ |= (1 << PINJ7);
                PORTH |= (1 << PINH0);

            } else if(midiMsg[3] > 100 && midiMsg[3] < 116) {
                AllOff();
            }
            // above 118 == not touching the vsh
        }


    }

    return 0;
}

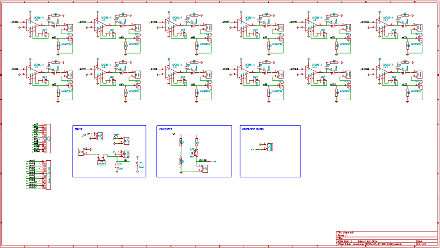

Schematic (Kicad)

pobschematic

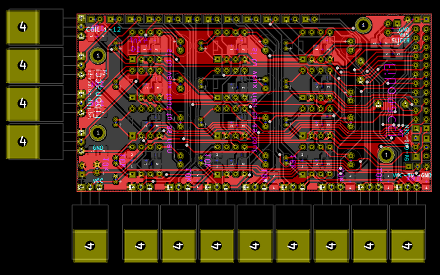

PCB (Kicad)

pcbpob

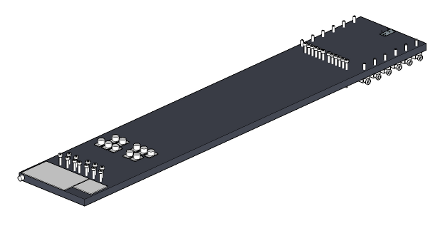

CAD (Sketchup)

poccad

BOM

Description Price Quantity Links / infos
Peg 8.49 $ 6 http://www.amazon.ca/gp/product/B00CIQL0VM/ref=oh_details_o01_s00_i00?ie=UTF8&psc=1
Peg 8.49 $ 6 http://www.amazon.ca/gp/product/B00CIQL0VM/ref=oh_details_o01_s00_i00?ie=UTF8&psc=1
Planche 30.18 $ 1 Langevins – Érables blanc – 40″, 0.6″, 71/4″
Strings 27.68 $ 12 12x (6x 6, 6x 5)
Vises / bolt 9 $ 24 10-24 / 1-1/2
Screw 7.92 $ 36 #3 (22$ for 100) http://www.ebay.com/itm/3-x-1-2-Slotted-Round-Head-Solid-Brass-Wood-Screw-Qty-100-/331132452725?
Coils 10 $ 12 Adisson 12v http://addison-electronique.com/catalog/product/view/id/6304/s/090146-electro-magnet-from-6-to-12-vdc/
PCB Hicu 1.5 $ 1 $13.80 USD
PCB ebarn 2.5 $ 1 $20.49 USD
pickup 9 $ 2 http://www.ebay.ca/itm/251268897417
Hicu kit 20 $
bague
magnet
phone wire
wiring average… wire
237-1409-ND 24 $ 1 powersupply 15v
839-1204-ND 0.87 1 connector power supply 8mm circular
shipping 8 $
SC2014-ND 7.2 $ 2 phono connector
493-12772-1-ND 1.69 $ 13 10uf
493-12562-1-ND 2.64 $ 12 220uf
493-12560-1-ND 0.23 $ 1 100uf
399-7931-1-ND 0.48 $ 12 0.047uf 1608
811-2196-5-ND 5.13 $ 1 murata 36v to 5v
160-1721-1-ND 5.88 $ 12 smd led white 1608 (1.60mmx0.80)
RHM470DCT-ND 1.2 $ 12 smd resistor 470 for led (1608)
RHM10.0AFCT-ND 1.92 $ 12 smd resistor 10 for lm387 (1206)
RMCF1206JT10K0CT-ND 0.6 $ 12 smd resistor 10k for mosfet
vhs resistor
LM386N-4/NOPB-ND 1.07 $ 12 lm386-4
785-1185-5-ND 0.64 $ 12 mosfet n-channel (for 25)
732-3831-5-ND 0.89 $ 1 switch fibownacci
CW181-ND 0.84 $ 1 switch fibownacci
